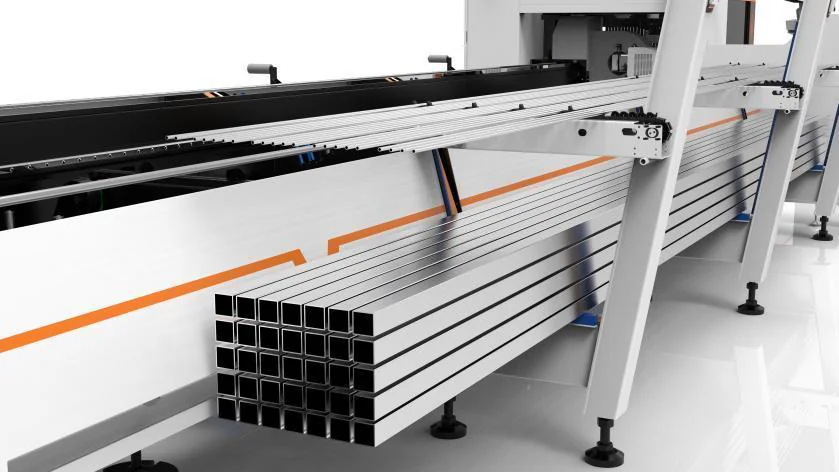

Автоматическая загрузка
Загрузчик принимает пакет труб и подаёт их в рабочую зону без постоянного участия оператора. Это снижает ручные операции и поддерживает стабильный темп выпуска партии.

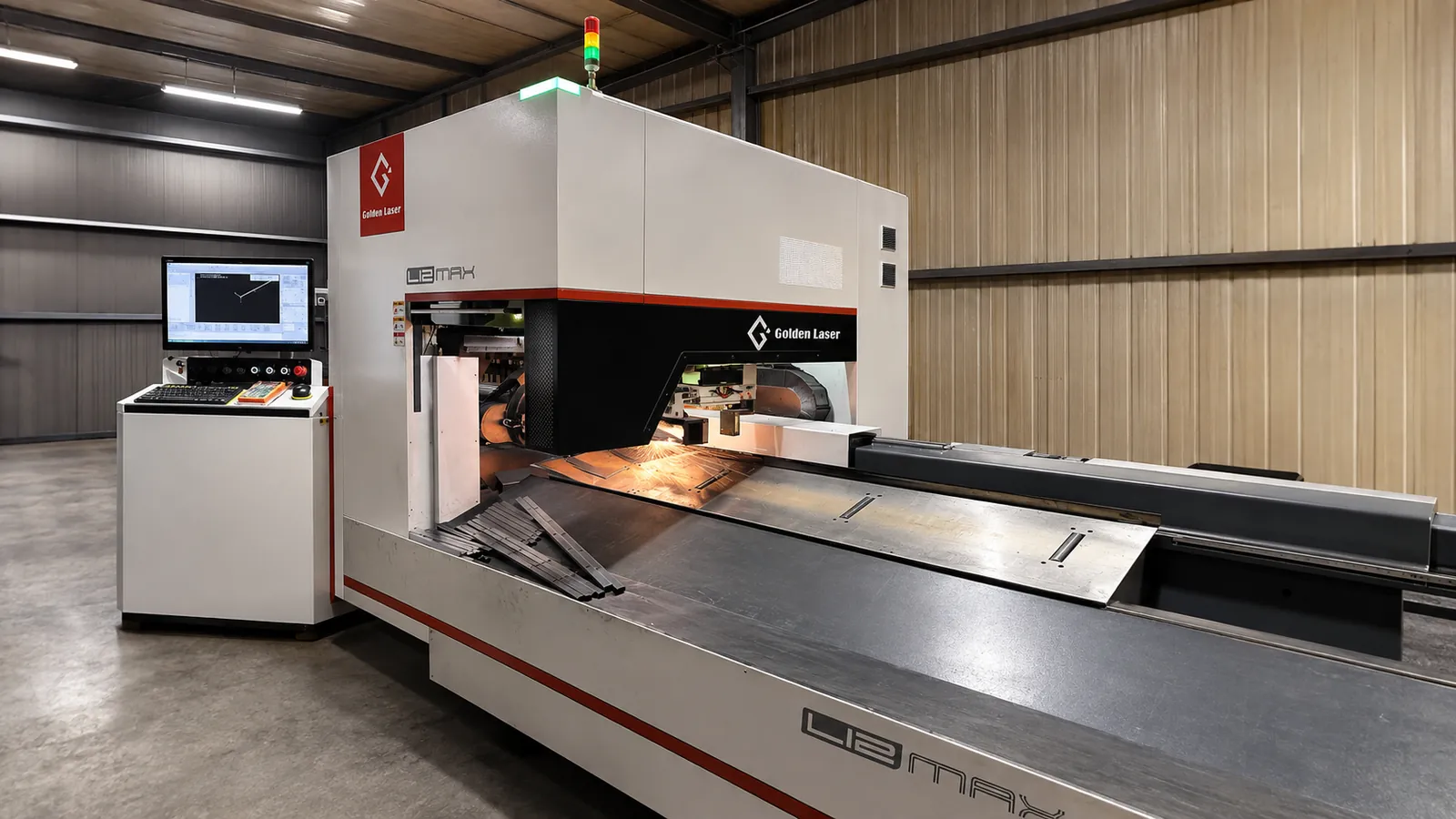

Флагманское оборудование Elementto
Лазерная резка труб на заказ в Москве
Лазерная резка круглой и профильной трубы по чертежам заказчика на Golden Laser L12MAX. Выполняем отрезку в размер, отверстия, пазы и фигурные вырезы для серийных деталей. Автоматическая подача помогает поддерживать темп выпуска партии.
Работаем с заказами из Москвы и Московской области. Пришлите файл детали, сечение и толщину стенки трубы, материал и количество — рассчитаем стоимость и срок.
3 кВтисточник Raycus CE
2Gмаксимальное ускорение
200 об/минскорость вращения патрона
6000 ммдлина трубы для загрузки
Ключевое преимущество
Меньше технологического остатка при резке трубы

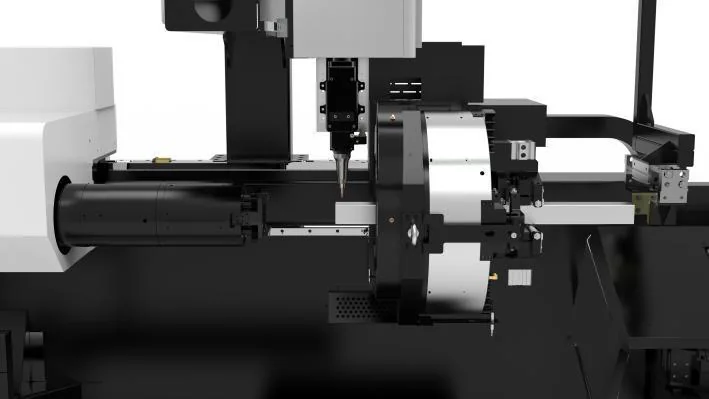

Второй подвижный патрон меняет обычную логику трубного лазера. На завершающем участке передний патрон фиксирует трубу, задний освобождается и отходит, а режущая голова получает доступ к концу заготовки.
Подвижный патрон сокращает недоступный для резки участок заготовки. Фактический остаток и расход трубы зависят от детали и раскроя — учитываем их при расчёте партии.
Реальная работа станка
Посмотрите процесс резки
Резка профиля, обработка у конца заготовки и подача трубы на нашем оборудовании. Нажмите на видео, чтобы посмотреть процесс.
Точная комплектация

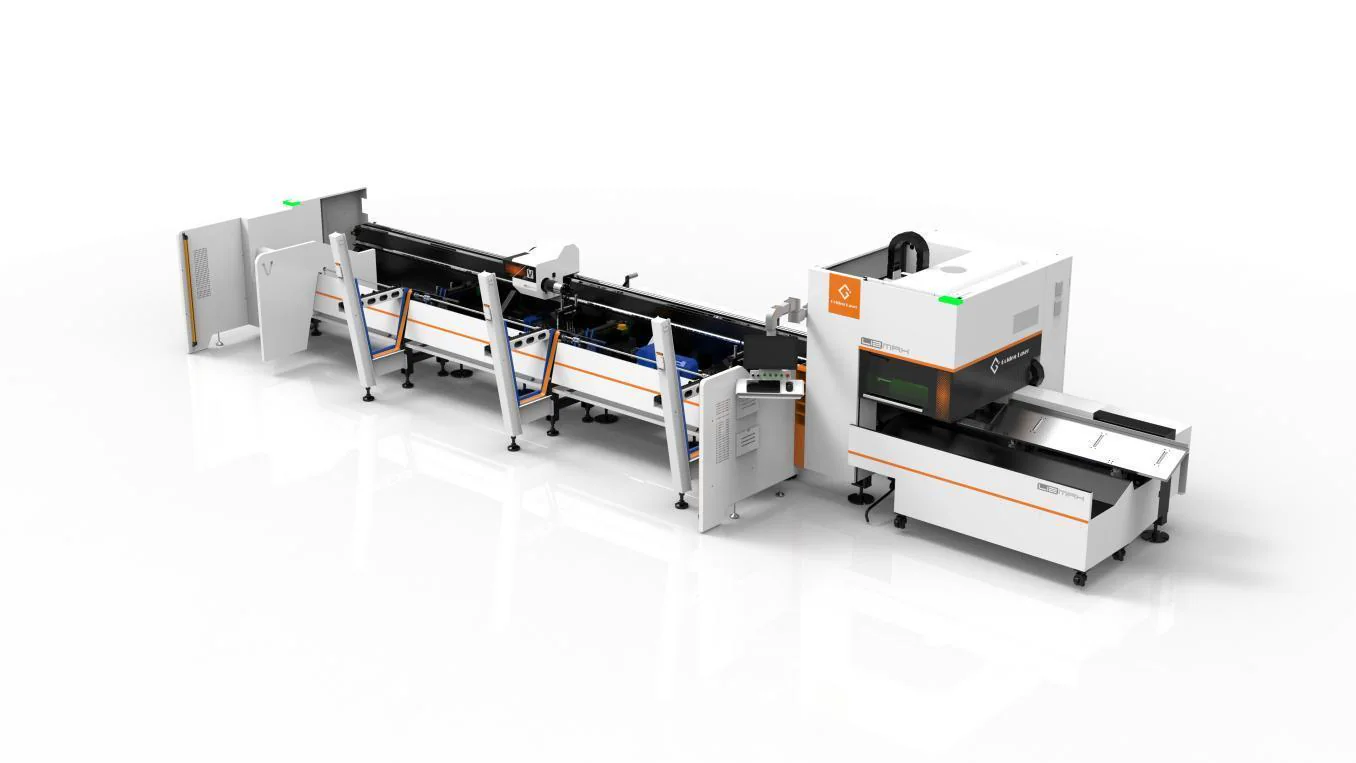

L12MAX 3000W Raycus
- автоматическая пакетная загрузка;

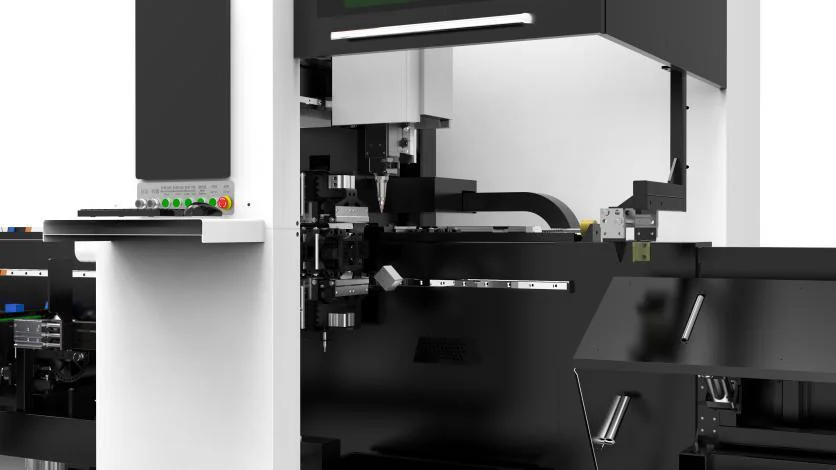

- динамическая поддержка вращающейся трубы;
- второй подвижный патрон;
- автоматический сброс коротких деталей и остатка;
- вытяжка и пылеулавливание в зоне реза;
- винтовой компрессор 16 бар.
Автоматизация серии
Труба остаётся стабильной на всём цикле
Параметры автоматической загрузки
- пакет труб массой до 1,5 т;
- масса одной загружаемой трубы до 70 кг;
- длина трубы 6000 мм;
- круглая труба диаметром от 10 до 100 мм;
- квадратная труба от 10 × 10 до 100 × 100 мм.
Резка труб на комбинированном станке
Комбинированный станок лазерной резки листового металла оснащён трубным модулем. Для резки труб на этом станке действуют следующие параметры:
- длина трубы 6000 мм;
- круглая труба диаметром от 20 до 200 мм;
- квадратная труба от 20 × 20 до 200 × 200 мм;
- масса одной трубы до 100 кг;
- конструкционная сталь — толщина стенки до 6 мм;
- нержавеющая сталь — толщина стенки до 4 мм.
Лазерная резка профильной и круглой трубы
- круглые трубы;
- квадратные и прямоугольные трубы;
- овальные трубы;
- профильные трубы и сложные сечения;
- тонкостенные серийные заготовки.
Точность реза — до ±0,1 мм.
Материалы и толщина стенки трубы
- конструкционная сталь — толщина стенки до 6 мм;
- нержавеющая сталь — толщина стенки до 4 мм.
Возможность обработки конкретного сечения, материала и толщины стенки подтверждаем по чертежу. Диапазоны ниже относятся к загрузке заготовок и не заменяют проверку детали.
Отрезка, отверстия и вырезы по чертежам
- отрезку в размер;
- отверстия, пазы и фигурные вырезы;
- сопрягаемые торцы для последующей сборки;
- технологические и маркировочные элементы;
- повторяемую обработку деталей в серии.

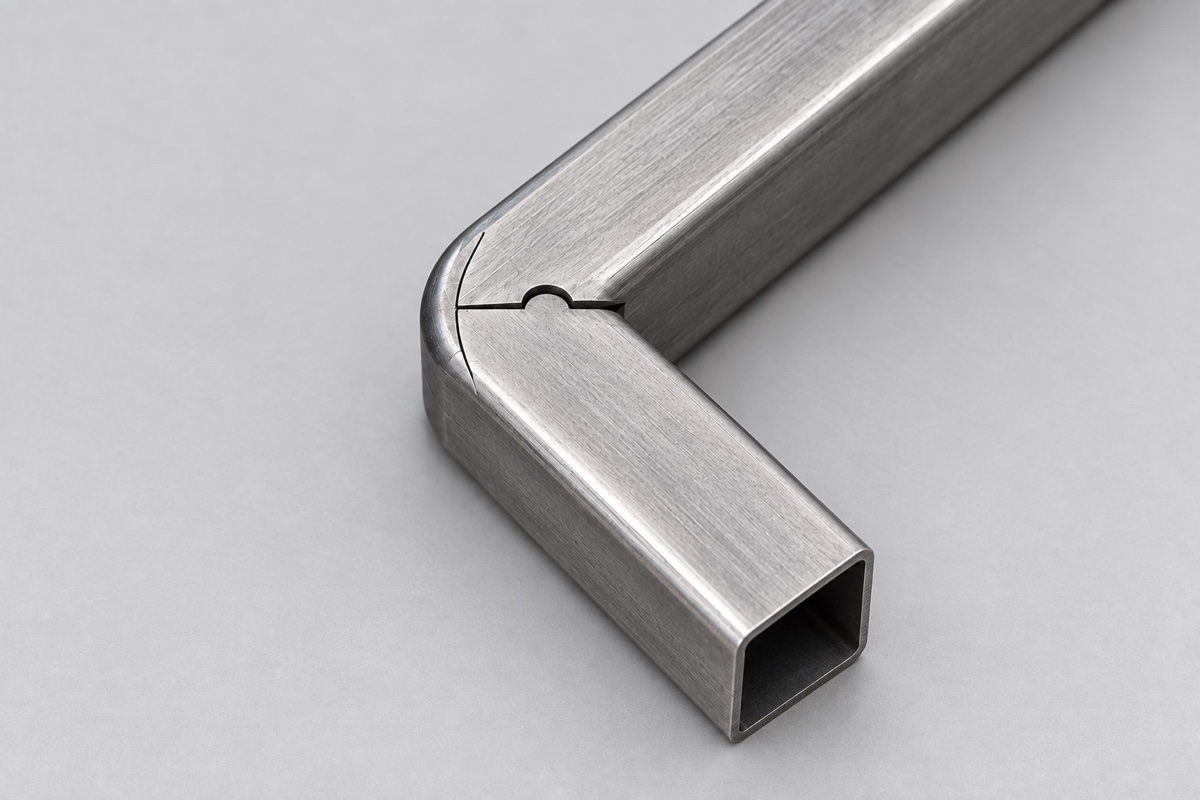

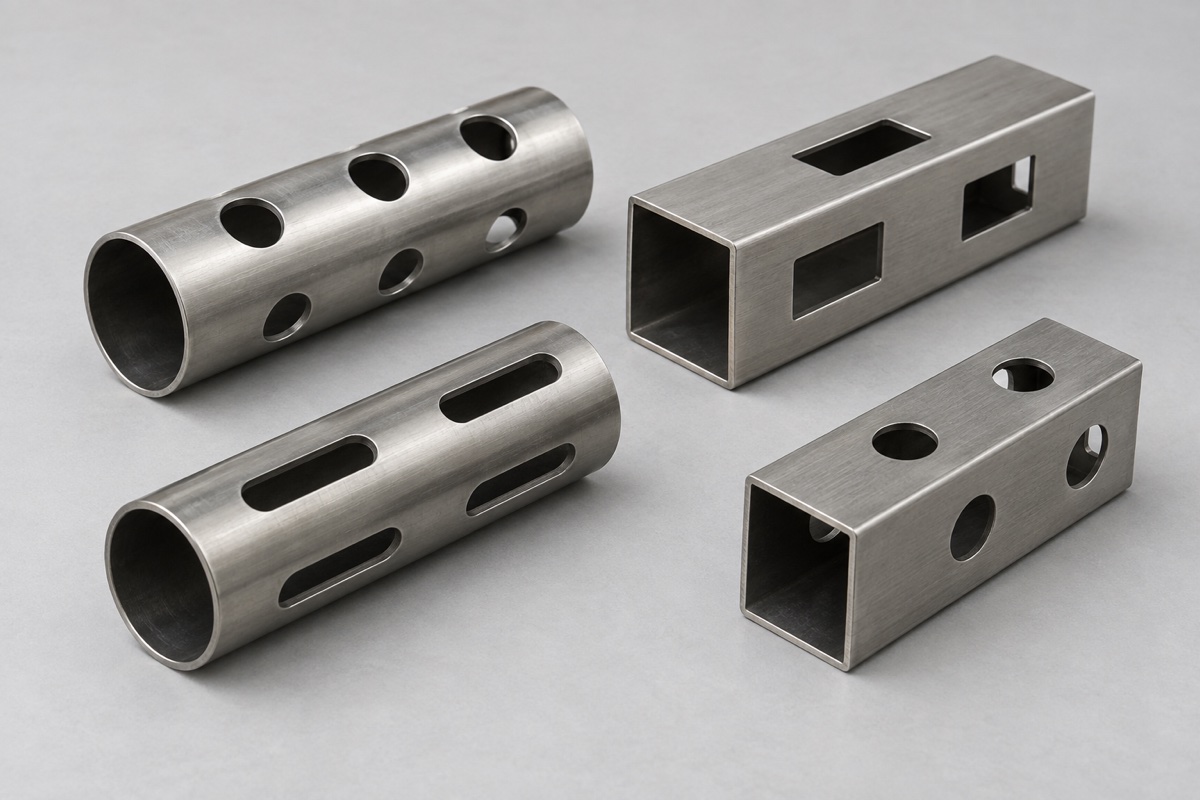

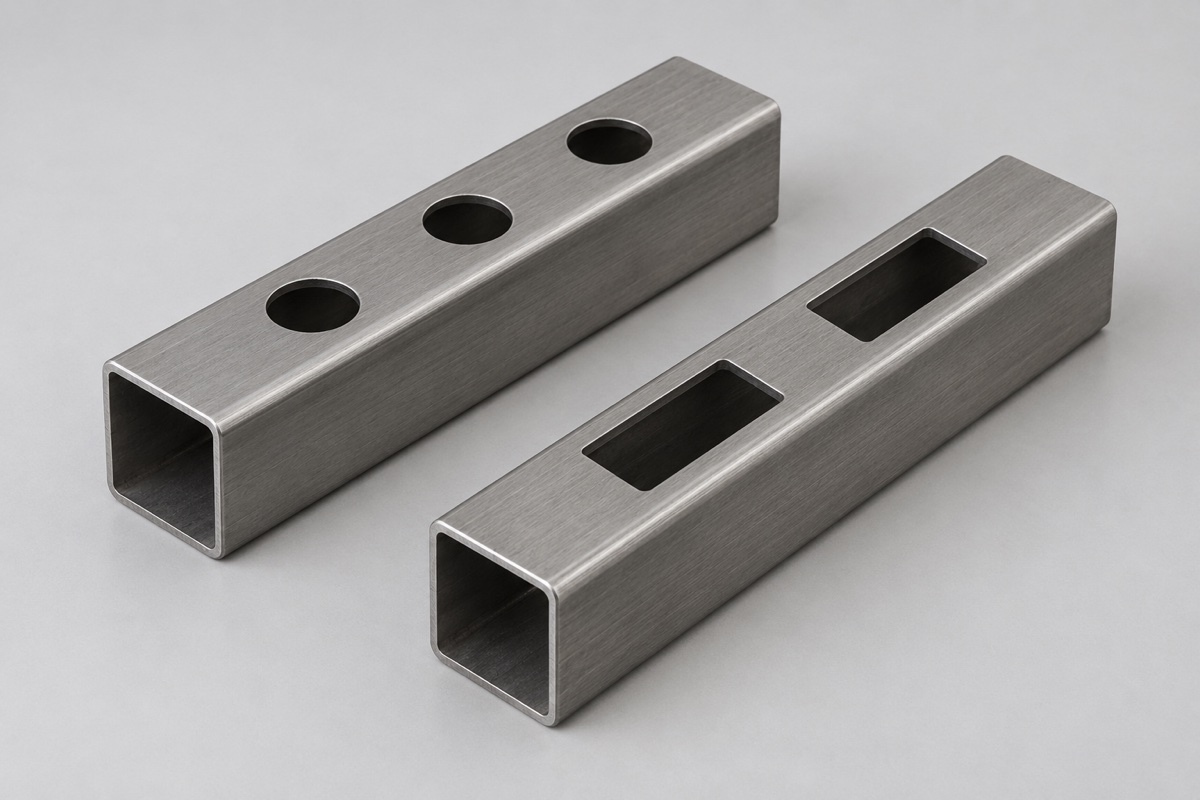

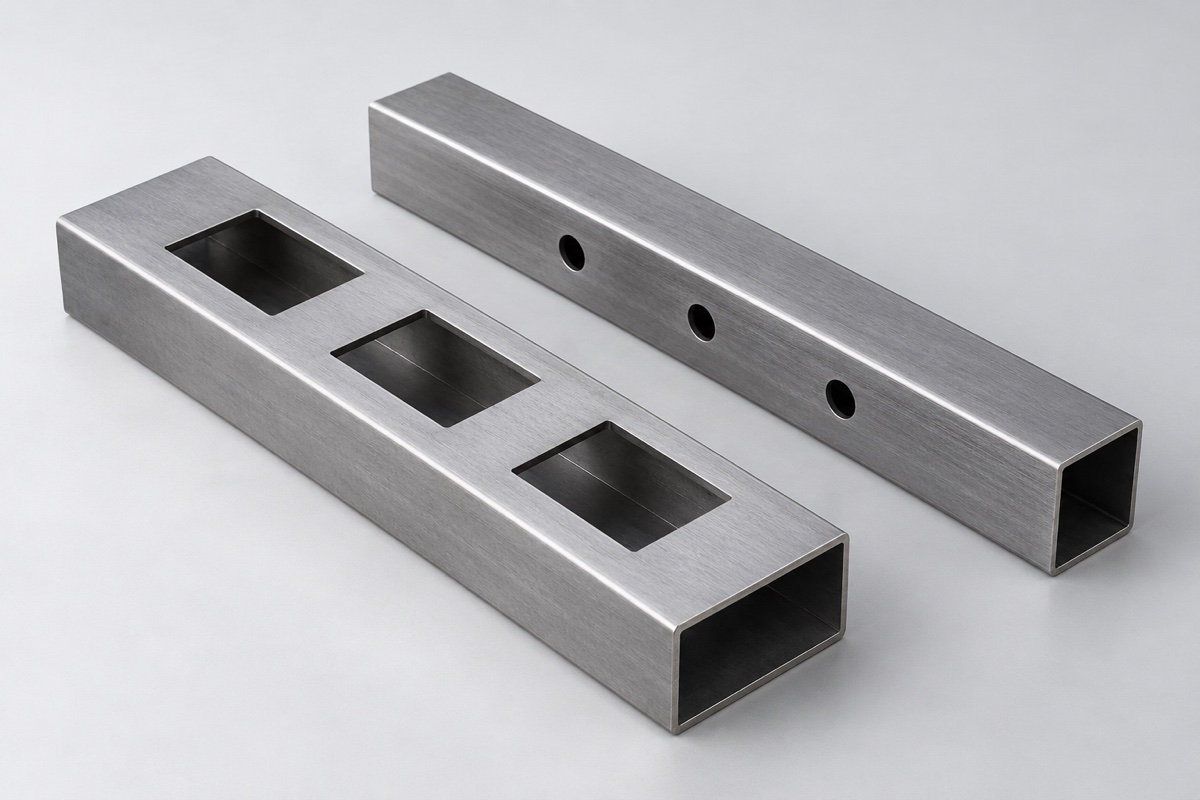

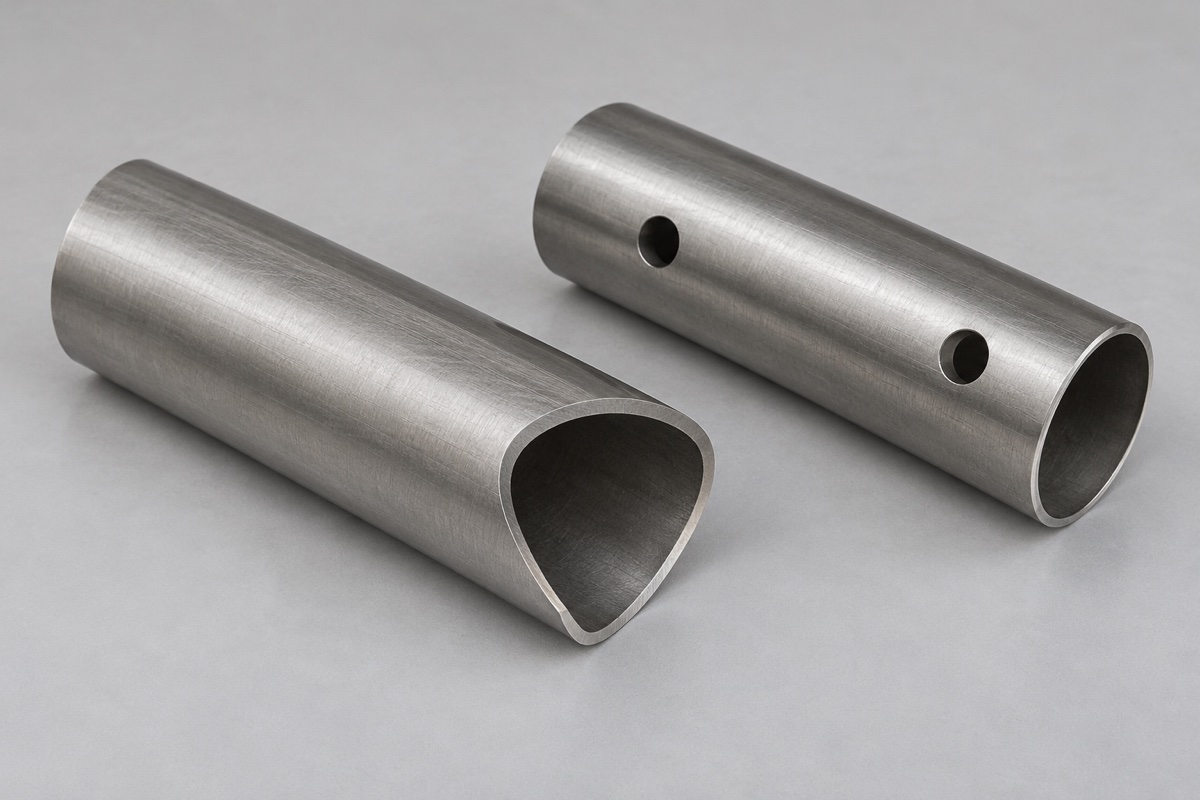

Образцы резки труб
Иллюстрации вариантов обработки труб.
Стоимость лазерной резки труб
Цены с НДС. Минимальная сумма заказа — 8 000 ₽.
Стоимость резки указана за 1 метр траектории реза. Врезки рассчитываются отдельно за каждую точку входа лазера.
Конструкционная сталь
| Толщина стенки, мм | До 500 м реза, ₽/м | От 500 до 1000 м реза, ₽/м | Специальная цена, ₽/м | Врезка, ₽/шт. |
|---|---|---|---|---|
| 1 | 158 | 111 | 82 | 8 |
| 1,5 | 166 | 127 | 95 | 8 |
| 2 | 187 | 143 | 111 | 8 |
| 2,5 | 206 | 190 | 127 | 10 |
| 3 | 238 | 206 | 158 | 10 |
| 4 | 269 | 222 | 174 | 10 |
| 5 | 309 | 253 | 206 | 10 |
| 6 | 388 | 285 | 222 | 10 |
Нержавеющая сталь
| Толщина стенки, мм | До 500 м реза, ₽/м | От 500 до 1000 м реза, ₽/м | Специальная цена, ₽/м | Врезка, ₽/шт. |
|---|---|---|---|---|
| 1 | 158 | 132 | 106 | 8 |
| 1,5 | 264 | 198 | 158 | 8 |
| 2 | 317 | 238 | 198 | 8 |
| 3 | 422 | 362 | 277 | 10 |
| 4 | 554 | 436 | 356 | 15 |
Специальная цена применяется по индивидуальному согласованию при расчёте заказа.
Для расчёта нужны материал, сечение и толщина стенки, длина деталей, чертёж отверстий и вырезов, количество изделий. Стоимость зависит от сложности траектории, раскроя и объёма партии.
Ускорение и скорость вращения патрона характеризуют станок, но не определяют срок заказа сами по себе. Время выпуска зависит также от материала, геометрии и количества деталей. Конкретные сроки сообщим после расчёта.
Рассчитать резку трубВопросы о лазерной резке труб
Режете профильную и круглую трубу?
Да. На странице указаны параметры автоматической загрузки круглых и квадратных труб. Прямоугольные и другие сечения проверяем по размерам и чертежу.
Можно сделать отверстия и пазы за одну установку?
Выполняем отрезку в размер, отверстия, пазы и фигурные вырезы. Доступность конкретных элементов и последовательность обработки проверяем по модели детали.
Можно рассчитать заказ без точного количества?
Укажите предполагаемый объём или несколько вариантов партии. Для окончательной стоимости потребуется согласовать количество и параметры деталей.
Можно после резки сварить и покрасить изделие?
Да, по задаче дополняем резку сваркой и порошковой окраской. Изготовление деталей из листа и их гибку также можно включить в общий заказ. Все операции согласуем до запуска партии.
Что нужно для расчёта
01. Файл детали
Чертёж, DXF, STEP или 3D-модель.
02. Труба
Тип профиля, материал и размеры сечения.
03. Партия
Количество деталей и желаемый срок.
04. Следующие операции
Гибка, сварка и порошковая окраска при необходимости.
Расчёт серийной партии
Пришлите чертёж — проверим технологичность и предложим оптимальный раскрой
Рассчитаем стоимость, расход трубы и срок изготовления. После резки можем выполнить гибку, сварку, лазерную сварку и порошковую окраску до готового изделия.
